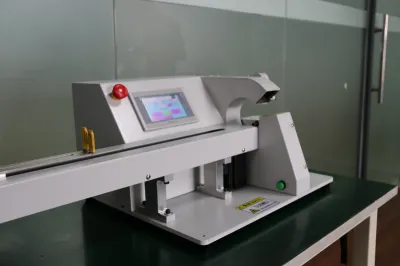

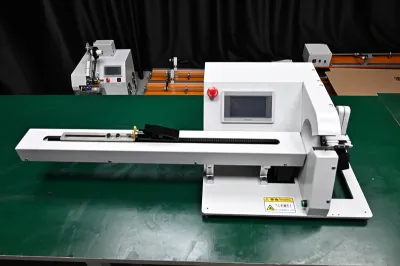

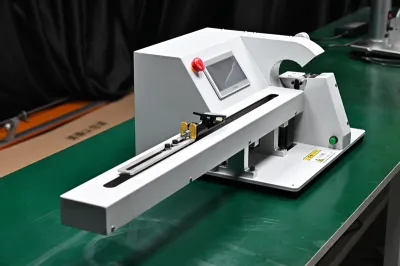

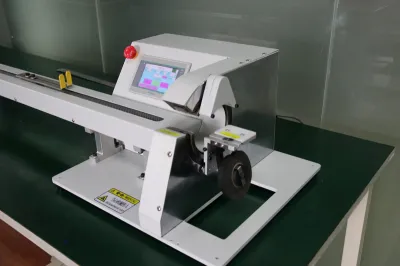

片面ワイヤー引き付き粘着テープ巻き機 電線径Φ3-25mm対応 JW-303K-1.0m
片面ワイヤー引き付き粘着テープ巻き機 電線径Φ3-25mm対応 JW-303K-1.0m Thumb 片面ワイヤー引き付き粘着テープ巻き機 電線径Φ3-25mm対応 JW-303K-1.0m Thumb 片面ワイヤー引き付き粘着テープ巻き機 電線径Φ3-25mm対応 JW-303K-1.0m Thumb 片面ワイヤー引き付き粘着テープ巻き機 電線径Φ3-25mm対応 JW-303K-1.0m Thumb 片面ワイヤー引き付き粘着テープ巻き機 電線径Φ3-25mm対応 JW-303K-1.0m Thumb
Video Thumbnail

片面ワイヤー引き付き粘着テープ巻き機 電線径Φ3-25mm対応 JW-303K-1.0m

  • 製品モデル: JW-303K-1.0m

  • 仕様

    適用電線径: Φ3mm - 25mm
    粘着テープ互換性: 最大外径110mm, 幅9mm-30mm, 内穴Φ38(標準)
    巻き付け性能: 巻き取り長さ1050mm, 停止位置精度±1mm
    主機速度: 200-1400rpm(無段階調整)
    電源: AC220V/DC24V 50/60HZ, 110Vオプション対応
    外形寸法: 1470mm×380mm×280mm(重量36KG)
    対応テープ種類: PVCテープ,プラッシュテープ,布基盤テープ,耐熱テープ,マイカテープ,セラミックテープ等
  • 今すぐお問い合わせ

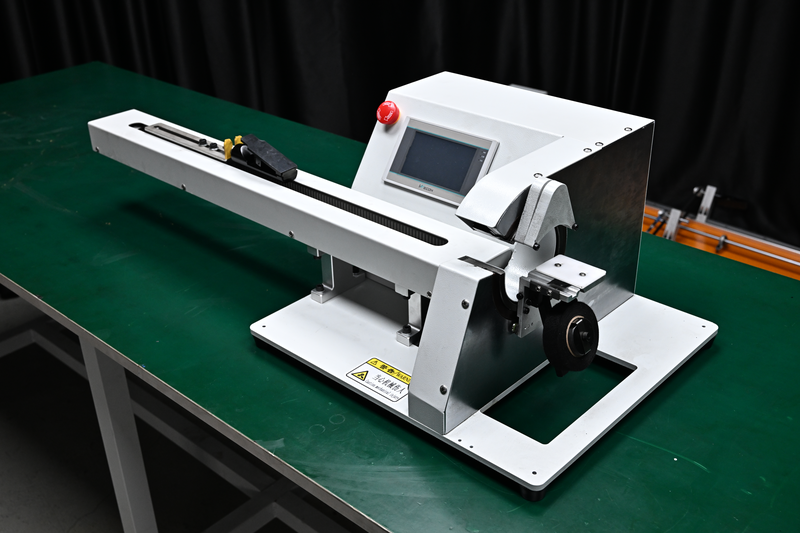

片側引線式テープ巻き機

モデル: JW-303K-1.0m

1. 概要

JW-303K-1.0mは、片側引線機能を統合したプロフェッショナルな粘着テープ巻き装置です。ユーザーフレンドリーなタッチスクリーン操作システムとスパイラル巻き方式を採用し、様々なワイヤーハーネスに対する高精度な巻き付け要求を満たすように設計されています。柔軟なパラメータ調整と幅広いテープタイプ互換性により、産業シナリオにおけるワイヤーハーネス加工の理想的なソリューションです。

2. 主要仕様


仕様カテゴリ

詳細

対応ワイヤー径

Ф3mm - 25mm

粘着テープ互換性

- 最大外径: 110mm
- 幅: 9mm - 30mm
- 内穴: Ф38 (デフォルト); Ф32/Ф76はカスタムリクエスト対応

巻き付け性能

- 巻き付け長さ: 1050mm (より長い/短い長さにカスタマイズ可能)
- 停止位置精度: ±1mm
- 巻き付け密度: 機械パラメータ設定により調整可能

主機速度

200 - 1400 rpm (無段階調整可能)

電源

AC220V/DC24V 50/60HZ; 110Vオプション対応

寸法 & 重量

- 機械サイズ: 1470mm × 380mm × 280mm (正味重量: 36KG)
- 輸出用木箱サイズ: 1640mm × 470mm × 440mm (総重量: 60KG)

対応テープタイプ

PVCテープ、プラッシュテープ、布基盤テープ、耐高温テープ、マイカテープ、セラミックテープなど


3. 主要機能

  • 複数巻き付けモード: 全巻き、間隔巻き、スポット巻きをサポート。テープの重なり部分は加工ニーズに応じて自由に調整可能。
  • 精密制御: テープ巻き付け長さを正確に設定可能で、停止位置精度は±1mm。多区間巻き付け要求に対して一貫した品質を保証。
  • ユーザーフレンドリーな操作: 直感的なパラメータinput (e.g., wrapping density, length, speed)とリアルタイム操作監視のためのタッチスクリーンインターフェースを装備し、操作の複雑さを低減。

4. 適用シナリオ

本機は、精密なテープ巻き付けが必要なワイヤーハーネス加工に特化して設計されており、以下を含みます:
  • 集合ワイヤーハーネス
  • 多分岐ワイヤーハーネス
  • 指定テープ巻き付け長さのワイヤーハーネス
  • 多区間巻き付けの正確な停止位置が必要なワイヤーハーネス
