I. 製品概要

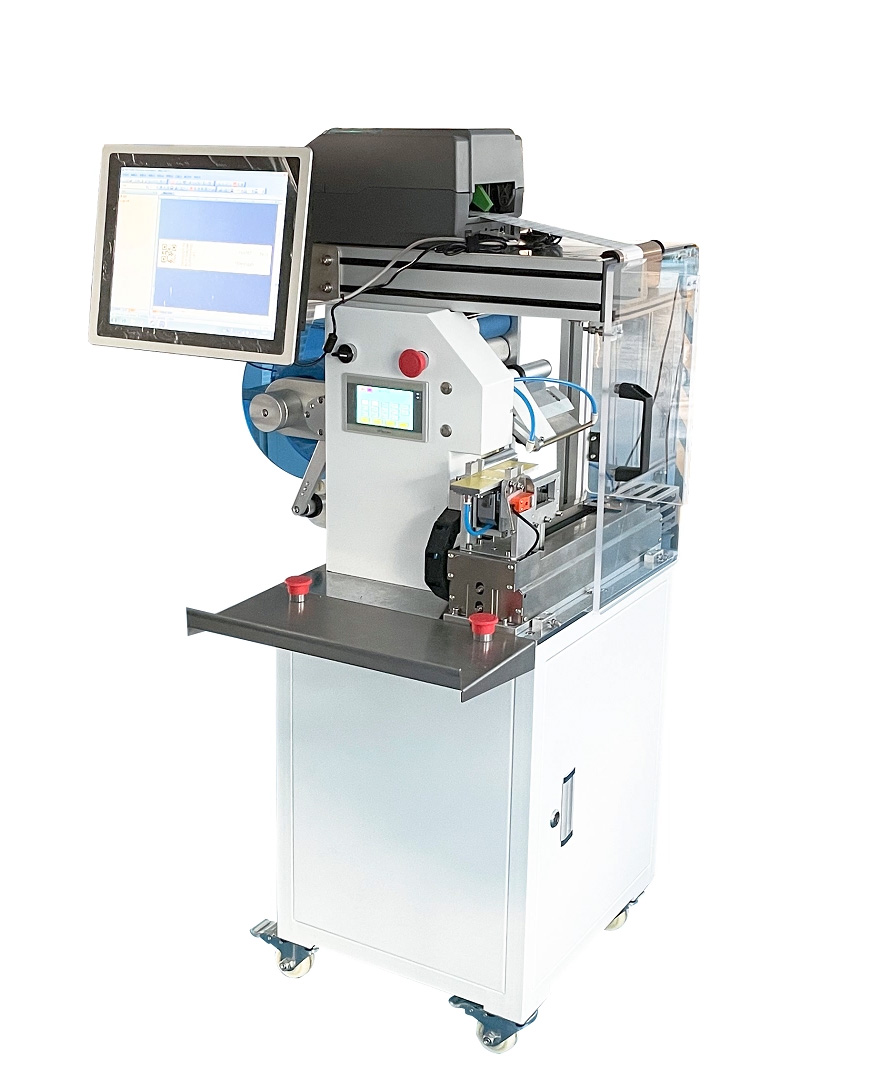

JW-T107 半自動ワイヤー折りたたみ・ラベリング機は、様々な中小製品の折りたたみおよびラベリングニーズに対応するために設計された効率的なラベリング装置です。 カスタマイズされた治具と精密な制御技術を採用しており、柔軟性と安定性を兼ね備え、様々な仕様のラベリングシナリオに適応できます。 ワイヤー、日用品、食品包装などの業界で広く使用されており、ラベリングの効率と標準化を大幅に向上させ、人的操作ミスを削減することができます。
II. 主要技術仕様
|
パラメータカテゴリ |
詳細仕様 |
|
適用ラベルロール仕様 |
内径: ￠76mm, 外径: ￠240mm |
|
ラベリング精度 |
±0.5-1mm (製品およびラベル自体の誤差を除く) |
|
ラベリング速度 |
900-1000個/時 (実際の速度はラベルサイズおよびオペレーターの熟練度による) |
|
適用ワイヤー径範囲 |
標準: 4MM-10MM; この範囲外のサイズもカスタマイズ可能 |
|
適用ラベル仕様 |
長さ: 10mm～40mm (カスタマイズ可能 for other sizes); Width (folding direction): 30mm～130mm |
|
機械全体寸法 |
約 650mm×780mm×1100mm (長さ×幅×高さ) |
|
対応電源 |
220V/50HZ, 定格電力: 0.25KW |
(I) コア機構構成
|
機構カテゴリ |
機構名 |
数量 |
主要材料 |
|
基本実行機構 |
アンウィンディング機構 |
1セット |
ステンレス鋼、アクリル、アルミニウム合金 |
|
|
ラベルガイド機構 |
1セット |
アルミニウム合金 |
|
|
ラベル押圧機構 |
2セット |
アルミニウム合金、マンガンシート |
|
|
ラベル剥離機構 |
1セット |
ステンレス鋼、アルミニウム合金 |
|
|
牽引機構 |
1セット |
アルミニウム合金、鋼、ゴム被覆ローラー |
|
|
巻き取り機構 |
1セット |
ステンレス鋼、POM（ポリオキシメチレン） |
|
|
折り畳み機構 |
1セット |
アルミニウム合金、ステンレス鋼 |
|
フレームおよび補助構造 |
フレーム |
1セット |
鋼 |
|
|
電気ボックス |
1セット |
塗装鋼板 |
|
|
スライドレール |
1セット |
HIWIN (台湾)/国内高品質ブランド |
|
|
調整ベース |
1セット |
シルバーブランチ、アルミ材、ベアリング |
|
|
リードスクリュー |
1セット |
TBI/国内高品質ブランド |
|
電気カテゴリー |
電気名称 |
数量 |
ブランドオプション |
|
制御コア |
PLCコントローラー |
1セット |
Wecon |
|
|
タッチスクリーン |
1セット |
Wecon |
|
駆動システム |
トラクションモーター |
1セット |
Keli'er/Ruitte |
|
|
トラクションモータードライバー |
1セット |
Keli'er/Ruitte |
|
|
ラベル送りモーター & ドライバー |
1セット |
Keli'er/Ruitte |
|
検出および補助電気 |
ラベル検出センサー |
1セット |
Sick (ドイツ)/Boyi Jingke |
|
|
スイッチング電源 |
1セット |
Mean Well (台湾) |
|
空圧部品 |
シリンダー |
2セット |
Airtac/Xingchen |
|
|
ソレノイドバルブ |
6個 |
Airtac |
|
|
真空発生器 |
1セット |
SNS |
IV. 基本機能と適用シナリオ
(I) コア機能
1. 折り畳みラベリング技術：専用治具を用いた精密な折り畳みラベリング方式を採用し、異なる規格の製品に対しても安定したラベリングを実現。ラベルの平坦な貼り付けと正確な位置決めを保証します。
2. 柔軟な適応能力：電線、パイプ、小型日用品など、様々な製品のラベリングニーズに迅速に切り替えて対応可能。大規模な設備調整を必要とせず、高い互換性を備えています。
3. 人間中心の操作設計：プロフェッショナルなタッチスクリーンとPLC制御システムを装備。操作ロジックが明確で使いやすく、人材育成コストを削減します。
(II) 代表的な適用シナリオ
•電子線材類：電源コード、データケーブル、イヤホンコードなどの折り畳みラベリング；
•プラスチック・日用品類：プラスチックパイプ、ハンガー、食器、使い捨てボウル・プレートなど；
•食品包装類：アイスキャンディー、ゼリーなどのスナック類の飛行機穴付きハンガーラベル折り畳みラベリング；
•その他：折り畳みラベリングまたはハンガー穴ラベリングが必要な中小製品。
V. オプション機能
1. オンライン印刷・ラベリングモジュール：オプションの バーコードプリンター + コンピューター + 専用ソフトウェアにより、バーコード、QRコードなどの動的情報をラベルにリアルタイムで印刷でき、「印刷-貼付」の一貫操作を実現します。
2.丸線周囲ラベリングのカスタマイズ：丸線製品向けの全周ラッピングラベリング機能のカスタマイズに対応し、特殊製品のラベリングニーズを満たします。 詳細については、関連する営業担当者までお問い合わせください。
